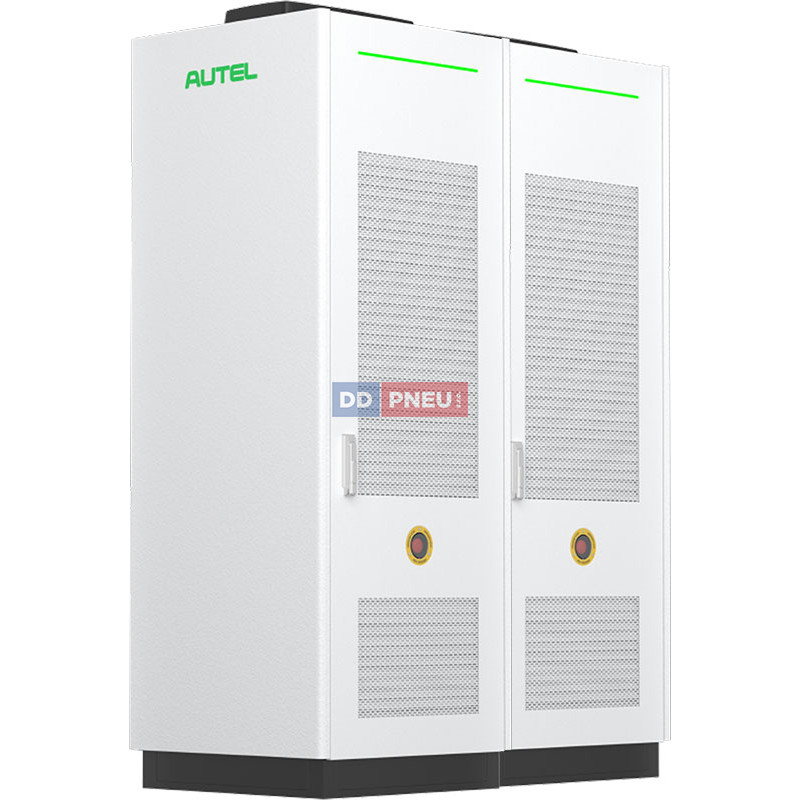

Autel MaxiCharger DS960 je výkonný distribuční nabíjecí systém s celkovým výstupním výkonem 640 nebo 960 kW, navržený pro rozsáhlé nabíjecí huby s vysokou intenzitou provozu. Dvojitá výkonová skříň zásobuje až 16 výdejních portů CCS2 současně a díky kompatibilitě s megawattovým MCS stojanem pokrývá potřeby osobních elektromobilů i těžkých nákladních vozidel a autobusů. DS960 staví na osvědčené distribuční architektuře série MaxiCharger — centrální výkonová skříň, kompaktní výdejní stojany, společná platforma MaxiCloud.
Hlavní vlastnosti:
- Celkový výstupní výkon 640 nebo 960 kW z jediné dvojité výkonové skříně; modulární výkonové jednotky 40 kW umožňují krokové navyšování kapacity bez výměny celého zařízení a bez přerušení provozu ostatních portů.
- Napájení až 16 výdejních portů CCS2 z jednoho systému — současná obsluha šestnácti vozidel na jediné lokalitě bez nutnosti přivádět vysokovýkonné přípojky ke každému stání zvlášť.
- Vstup ze čtyř nezávislých AC tras (4× 3fáze 400 V AC ±10 %) — při výpadku jednoho přívodu systém nadále funguje bez přerušení nabíjení.
- Špičková účinnost až 96 %, účiník ≥ 0,99, harmonické zkreslení THDi < 5 %.
- Tři systémy DS960 propojené paralelně tvoří nabíjecí hub s celkovým výkonem až 2,88 MW — dostatečným pro současné rychlonabíjení desítek osobních i nákladních elektromobilů.
- Podpora MCS megawattového rozhraní s maximálním proudem 1 500 A pro nabíjení elektrických tahačů, nákladních vozidel a autobusů.
- Rozměry výkonové skříně 1 564 × 782 × 2 150 mm; klidový příkon < 160 W (dle konfigurace).
- Krytí výkonové skříně IP54 / IK10, výdejních stojanů IP55 / IK10; provozní rozsah teplot −35 °C až +55 °C.
- Záložní konektivita Dual SIM 4G/5G + Wi-Fi + Ethernet; aktualizace softwaru vzdáleně přes OTA.
- Záruka 24 měsíců s možností prodloužení.
Distribuční architektura pro velké nabíjecí huby
DS960 staví na principu oddělení výkonové elektroniky od výdejních stojanů — stejném, jako osvědčený DS480, ale s dvojnásobnou kapacitou. Dvě propojené výkonové skříně jsou umístěny centrálně, ideálně v technické místnosti nebo na méně frekventovaném místě, a kabely distribuují výkon ke kompaktním výdejním stojanům po celé lokalitě. Tato architektura výrazně snižuje rozsah stavebních a elektroinstalačních prací, umožňuje flexibilní rozmístění stojanů a zjednodušuje budoucí rozšiřování kapacity. Operátor může kdykoli navýšit výkon přidáním modulů po 40 kW bez nutnosti přerušit provoz zbývajících nabíjecích portů.
Škálovatelnost až na 2,88 MW
DS960 je plně kompatibilní s celou rodinou výdejních stojanů Autel: vzduchově chlazeným DT500 (380 A / max. 500 A), kapalinově chlazeným DT800 (500 A / max. 650 A) a megawattovým MCS Dispenserem (1 500 A). Propojením tří systémů DS960 paralelně vzniká nabíjecí hub s celkovým výkonem 2,88 MW — kapacita dostatečná pro simultánní rychlonabíjení desítek osobních i těžkých nákladních elektromobilů. Všechna zařízení sdílejí cloudovou platformu MaxiCloud a protokol OCPP 1.6J (upgrade na OCPP 2.0.1 volitelně), takže celá lokalita je spravovatelná z jediného rozhraní.
MCS megawattový výdejní stojan
Megawattový stojan MCS Dispenser je určen pro nabíjení těžkých nákladních vozidel, elektrických tahačů a autobusů s výstupním výkonem až 1,44 MW a maximálním proudem 1 500 A. Přesto se vejde do kompaktních rozměrů 650 × 300 × 2 150 mm s půdorysem pouhých 0,1 m² — minimální zástavbová plocha i při extrémním výkonu. Délka kabelu je standardně 3,5 m. Stojan podporuje jak MCS, tak CCS2 rozhraní v jednom zařízení a komunikuje dle protokolů ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.
Výdejní stojan chlazený kapalinou (DT800)
Kapalinově chlazený stojan DT800 zajišťuje maximální výkon pro osobní a užitkové elektromobily. Výstupní proud dosahuje 500 A (max. 650 A), přičemž maximální výkon jednoho portu je 480 kW v konfiguraci 2× CCS2. Rozměry stojanu jsou 322 × 322 × 1 950 mm, displej 8" dotykový LCD s rozlišením 1920 × 1080 px, délka kabelu standardně 5 m. Krytí IP55 / IK10. Autentizace a platba je možná přes AutoCharge, Plug & Charge, mobilní aplikaci, RFID kartu, QR kód nebo platební kartu.
Výdejní stojan chlazený vzduchem (DT500)
Vzduchově chlazený stojan DT500 je flexibilní a cenově dostupné řešení pro multi-port lokality s vysokým počtem nabíjecích míst. Výstupní proud dosahuje 380 A (max. 500 A), případně 200 A ve variantě CHAdeMO; maximální výkon stojanu je 320 kW. Konfigurace výstupů: 2× CCS2 nebo 1× CCS2 + 1× CHAdeMO. Rozměry 322 × 322 × 1 650 mm, displej 8" dotykový LCD. Délka kabelu 5 m nebo volitelně 7,5 m. Provozní teplota −35 °C až +55 °C, krytí IP55 / IK10.
Autentizace a způsoby platby u výdejních stojanů
Všechny výdejní stojany systému DS960 podporují komplexní sadu způsobů ověření uživatele a zahájení nabíjení:
- ISO 15118 Plug & Charge — automatické ověření vozidla a okamžité spuštění nabíjení po zapojení kabelu, bez karty ani aplikace.
- AutoCharge — rychlé zahájení na základě automatického rozpoznání vozidla.
- RFID karta (protokoly ISO 14443 A/B, ISO/IEC 15693, MIFARE), QR kód, mobilní aplikace.
- Platební kartou prostřednictvím terminálů Nayax Onyx, Payter P66/Apollo, PAX IM30, Worldline Valina nebo Castles S1U2 (volitelně).
Cloudová platforma MaxiCloud a vzdálená správa
Celý systém DS960 je plně integrován do cloudové platformy Autel MaxiCloud s podporou protokolu OCPP 1.6J (upgrade na OCPP 2.0.1 volitelně). Výkon, stav zařízení i případné poruchy jsou monitorovány vzdáleně v reálném čase bez nutnosti výjezdu technika na místo. Aktualizace softwaru probíhají přes OTA (webový portál, FTP, FTPS, HTTPS). Veškerá zařízení — výkonové skříně i výdejní stojany — jsou spravovatelná z jediného cloudového rozhraní, což výrazně snižuje provozní náklady rozsáhlých nabíjecích lokalit.
Spolehlivost a provozní podmínky
Výkonová skříň DS960 je navržena pro nepřetržitý provoz v náročném venkovním prostředí s krytím IP54 / IK10 a provozním teplotním rozsahem −35 °C až +55 °C. Při teplotách nad +40 °C dochází k řízenému snižování výkonu za účelem ochrany zařízení. Výdejní stojany disponují vyšším krytím IP55 / IK10. Relativní vlhkost do 95 % bez kondenzace, provozní nadmořská výška do 2 000 m. Skladovací teplota −40 °C až +70 °C. Hlučnost 55 dB(A) (tichý model) umožňuje instalaci i v lokalitách s přísnými hlukovými normami. Klidový příkon výkonové skříně < 160 W, výdejních stojanů < 65 W.
Normy, certifikace a ochranné prvky
MaxiCharger DS960 splňuje přísné evropské i mezinárodní bezpečnostní normy. Výkonové skříně jsou vybaveny ochranou proti přetížení, přepětí, podpětí, přehřátí, náklonem a neoprávněnému přístupu; volitelně lze doplnit interní RCD. Nouzové tlačítko je standardní výbavou. Výdejní stojany DT500 a DT800 nesou navíc certifikaci TÜV.
- Normy: IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
- Certifikace: CE, UKCA, TR25, ETSI EN 303645, EMC třída A
- Komunikace s EV: ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
- Kategorie přepětí OVC III na straně AC vstupu; uzemňovací systém 3P+PE
- Splňuje požadavky na přístupnost ADA; nouzové tlačítko jako standard
Instalaci nabíječky musí provádět elektrikář či odborná firma!
Technická specifikace
